Парк имени 777-летия Нижнего Новгорода

Наружное освещение. Оформление инженерной документации.

Нижний Новгород2-я очередь2026ЭН
Альбом наружного освещения ↗Карточка проекта · PDF ↗
План сети наружного освещения парка в шаблоне ИП Левыкин А.Д.План сети наружного освещения · открыть лист в PDF ↗
61страница полного альбома
4примера проектных листов
PDFчертежи и спецификации
Наша работа

От исходного комплекта к единому оформлению.

План сети, электрическая схема, монтажные узлы и ведомости собраны в последовательный альбом со своими титульными листами и штампами.

  1. Подготовлен альбом наружного освещения в едином шаблоне.
  2. Унифицированы титульные листы, рамки, штампы и оформление ведомостей.
  3. Оформлены план сети, электрическая схема, монтажные узлы и спецификация.
  4. Подготовлены чертежи и материалы проекта для просмотра.
  5. Проверены состав альбома, обозначения и отображение насыщенного плана сети.
Примеры из альбома

Проектные листы

План сети наружного освещения — ИП Левыкин А.Д.
План сети наружного освещенияИз альбома наружного освещения · страница 8

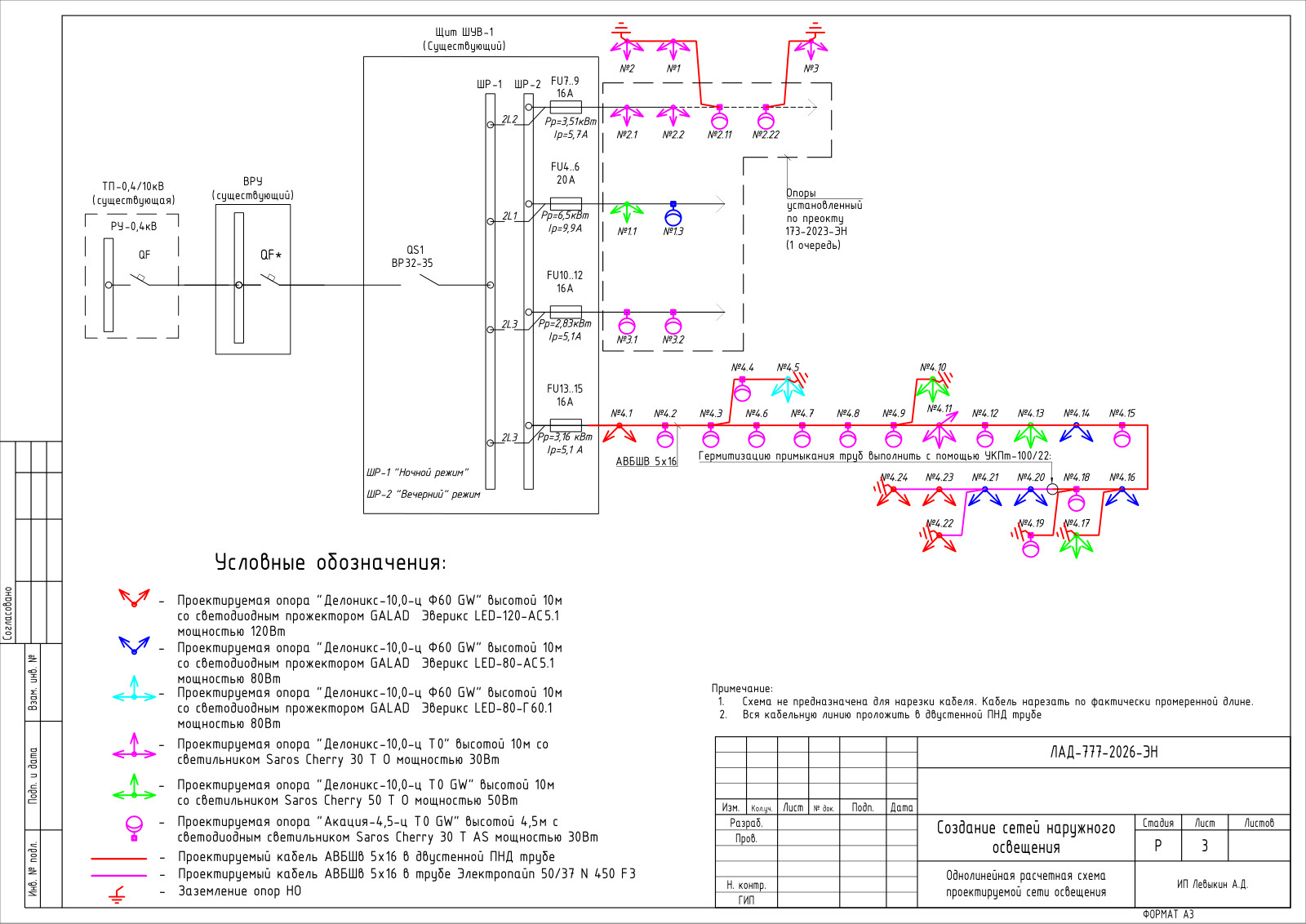

Однолинейная расчётная схема — ИП Левыкин А.Д.
Однолинейная расчётная схемаИз альбома наружного освещения · страница 9

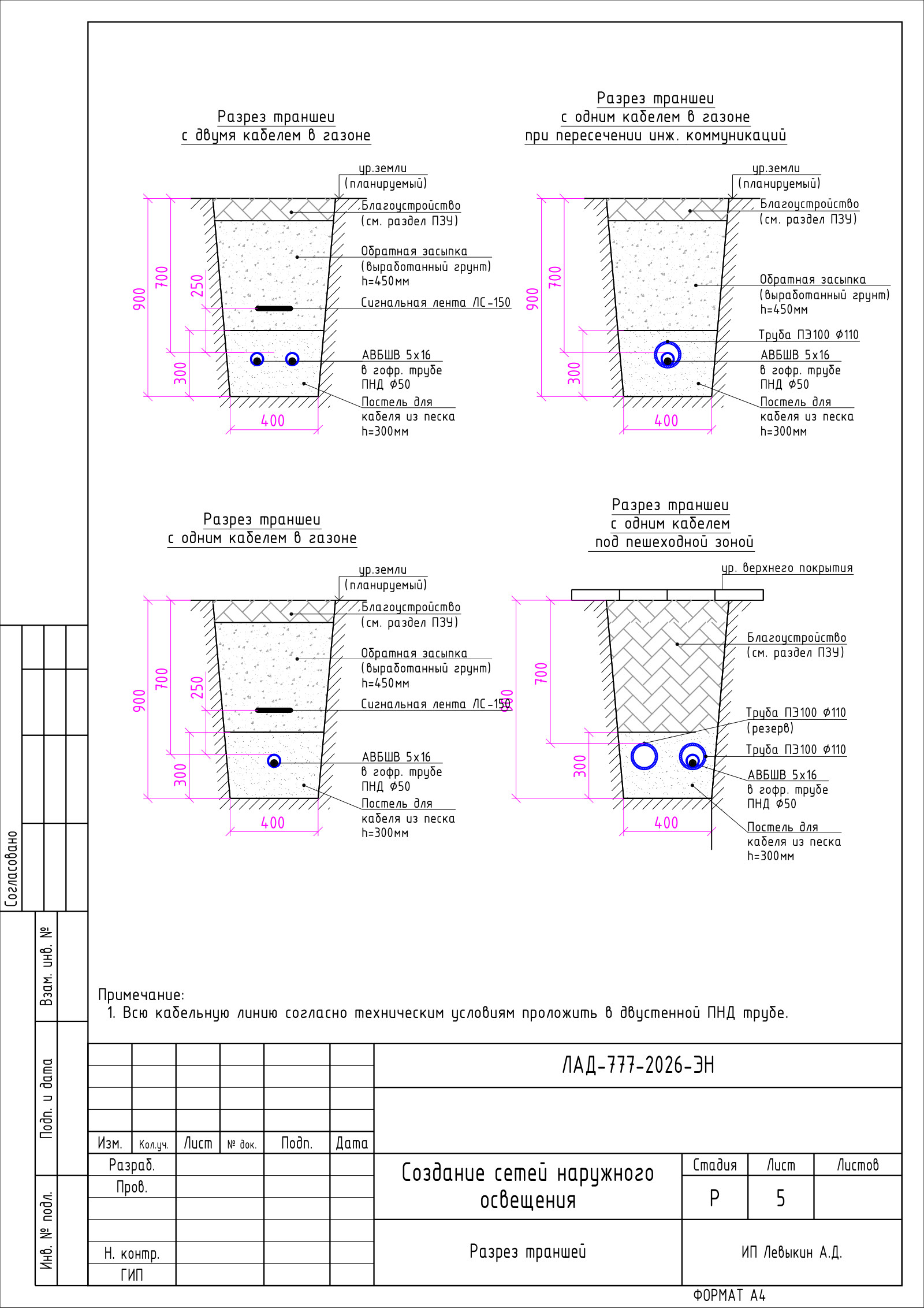

Разрез кабельной траншеи — ИП Левыкин А.Д.
Разрез кабельной траншеиИз альбома наружного освещения · страница 13

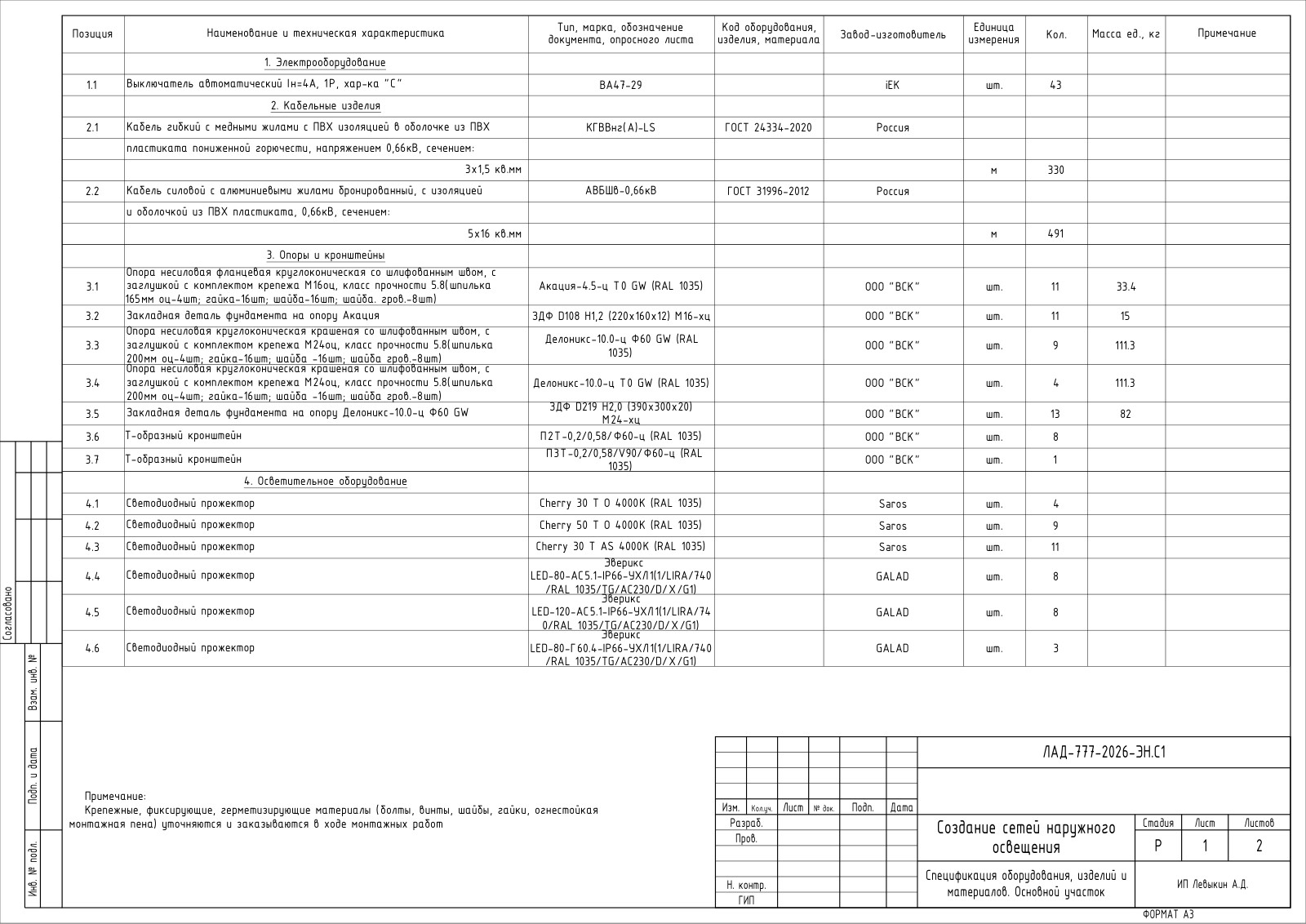

Спецификация оборудования и материалов — ИП Левыкин А.Д.
Спецификация оборудования и материаловИз альбома наружного освещения · страница 22
Состав проекта

Материалы для просмотра и работы

Наружное освещение — полный альбомPDF · 61 страница · оформление ИП Левыкин А.Д.
Открыть PDF ↗
Карточка проекта и примеры листовPDF · 6 страниц · описание выполненной работы и четыре примера
Скачать PDF ↗
Полный комплект материалов паркаБлагоустройство, сметы, инженерные разделы, ведомости и исходные архивы
Открыть комплект ↗
